[OpenCV] [Python] ROI(Region Of Interest, 관심 영역) 설정 함수

이미지에서 전처리를 해주거나 딥러닝 모델에 학습시키기 위해 ROI(Region Of Interest)라는 관심영역 설정이 필요하다. 이는 이미지에서 좌표로 직접 지정해주거나 selectROI 또는 selectROIs라는 OpenCV의 함수를 사용하여 쉽게 추출할 수 있다.



좌표 지정

좌표 지정은 roi = image[y:y+h, x:x+w]와 같이 작성해주면 된다.



import cv2

img = cv2.imread('brokenEgg.jpeg')

x = 232
w = 231
y = 310
h = 182

roi = img[y:y+h, x:x+w]
color = (0, 255, 0)
thickness = 5

cv2.rectangle(img=roi, pt1=(0, 0), pt2=(w, h), color=color, thickness=thickness)
cv2.imshow('image', img)
cv2.waitKey()
cv2.imwrite('result.jpeg', img)
cv2.destroyAllWindows()

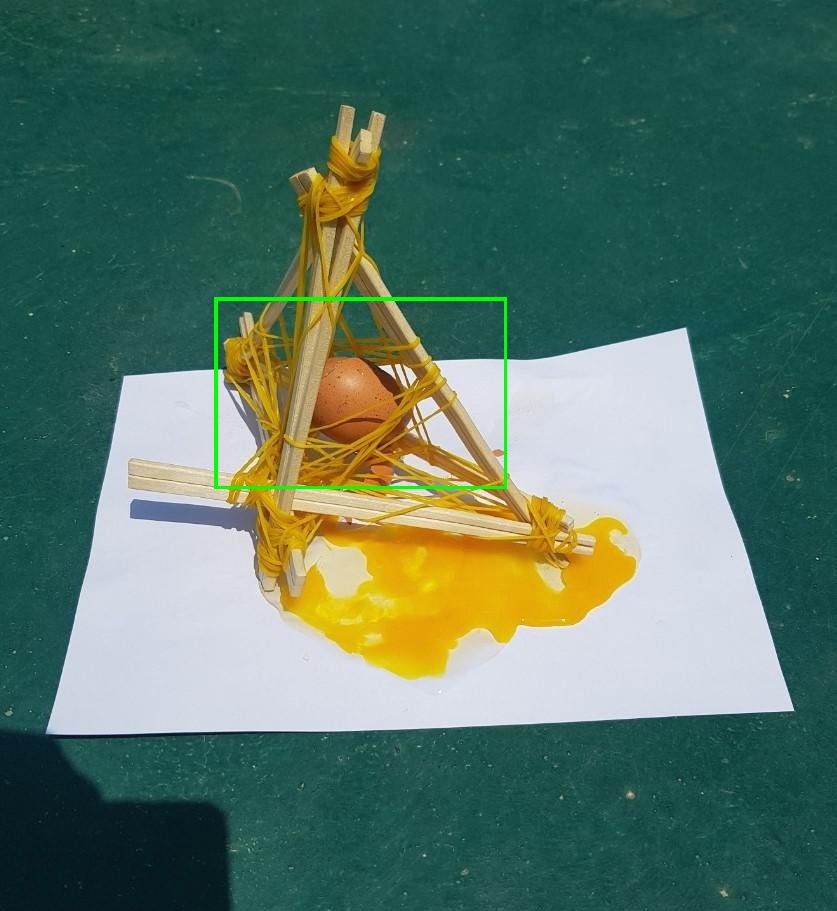

Fig 1. 좌표 지정



selectROI

이번에는 OpenCV의 selectROI 함수를 이용한 방법이다.



import cv2

img = cv2.imread('brokenEgg.jpeg')

x, y, w, h = cv2.selectROI(img)
# roi = cv2.selectROI(img)

roi = img[y:y+h, x:x+w]
color = (0, 255, 0)
thickness = 5

cv2.rectangle(img=roi, pt1=(0, 0), pt2=(w, h), color=color, thickness=thickness)
cv2.imshow('image', img)
cv2.waitKey()
cv2.imwrite('result.jpeg', img)
cv2.destroyAllWindows()

Fig 2. selectROI 선택 화면



selectROI를 이용하면 위와같은 화면에서 드래그로 원하는 ROI를 설정할 수 있다. 이후 튜플로 반환하는데 x, y, w, h순으로 반환한다. 반환받은 후 아래와 같이 좌표 지정 시 사각형을 그렸을 때와 동일하게 사용할 수 있다.



Fig 3. 사각형 그리기



selectROIs

여러 ROI를 선택할 때 유용한다. numpy array로 반환하며 스페이스바를 누르면 다음 ROI를 선택할 수 있게 화면이 초기화되고, esc를 누르면 종료되며 배열들을 반환한다.



import cv2

img = cv2.imread('brokenEgg.jpeg')

x, y, w, h = cv2.selectROI(img)
rois = cv2.selectROIs("img", img, showCrosshair=False, fromCenter=True)
print(rois)
