[논문 리뷰] U-Net: Convolutional Networks for Biomedical Image Segmentation

논문 링크: https://arxiv.org/abs/1505.04597

U-Net: Convolutional Networks for Biomedical Image Segmentation



1. 서론

1.1 논문 선정 이유

효율적인 모델 구조 설계에 대한 방법에 대해 고민하던 중 바이오 메디컬 분야에서 좋은 성능을 보여주었고 타 분야에서도 응용되어 사용되고 있는 모델이 있어 해당 내용에 대해 분석하고 추후 적용할 수 있는 방법에 대해 고민해보기 위해 해당 논문을 공부하게 되었다.



2. 논문 요약

2.1 논문 제목 및 저자 정보

• 제목: U-Net: Convolutional Networks for Biomedical Image Segmentation
• 저자: Olaf Ronneberger, Philipp Fischer, and Thomas Brox
• 출처: Medical Image Computing and Computer-Assisted Intervention (MICCAI), 2015



2.2 연구 배경 및 목적

기존의 바이오 분야의 이미지 분할 작업은 픽셀 단위의 정확도를 요구하는 반면, 제한된 데이터 셋에서 학습해야 하는 어려움이 있었다. 특히, 의료 영상의 복잡성과 다양한 스케일의 구조를 다루기 위해 효과적이고 데이터 효율적인 네트워크 설계가 필요해 해당 연구가 진행되었다.



뿐만 아니라 기존 사용되던 컨볼루션 신경망(CNN)은 이미지 분할에서 강력한 도구로 입증되었지만, 많은 데이터와 계산 리소스가 필요하다는 한계가 존재한다. 기존 연구(Deep neural networks segment neuronal membranes in electron microscopy images)는 Local Region Patch에 대해 예측할 때 중복이 많아 느려서 다소 비효율적이었고 이에 FCN(Fully Convolutional Network)를 확장하고 일부 수정하여 U-Net을 설계하였다고 한다.



2.3 Contributions

• 효율적인 네트워크 설계
  : U-Net은 대칭적인 인코더-디코더 구조를 통해 이미지 분할 문제를 해결하였다. 인코더는 특징 추출을, 디코더는 고해상도 출력을 복원하는 데 중점을 둔다. 또한, 스킵 연결을 통해 세부 정보를 효과적으로 결합한다.
• 데이터 효율성 향상
  : U-Net은 제한된 의료 데이터 세트에서도 높은 성능을 보이며, 데이터 증강 기법을 통해 학습을 극대화한다. 이는 다양한 데이터 세트 크기와 조건에서의 강건성을 보장한다.
• 다양한 응용 가능성
  : U-Net은 신경망의 구조적 단순성과 확장성을 바탕으로, 생물의학 이미지뿐만 아니라 다른 이미지 분할 문제에도 쉽게 적용할 수 있다.



3. 핵심 내용 분석

3.1 방법론

U-Net 구조

기존의 CNN 구조는 Downsampling 과정을 통해 특징을 추출하지만, Max Pooling 과정에서 주변 인접 정보를 축약하여 Local Accuracy(지역적 정확도)가 감소하는 문제가 있다. U-Net은 이러한 문제를 해결하기 위해 Upsampling 과정을 통해 원본 해상도를 복원하며 높은 공간적 정확도를 유지하는 Fully Convolutional Network(FCN)이다.



Skip Connection은 U-Net 구조에서 중요한 역할을 하며, Downsampling 과정에서 손실된 세부 정보를 Upsampling 과정에서 복원할 수 있도록 돕는다. 참고로 ResNet보다 U-Net이 먼저 발표된 논문이지만, 두 모델의 Skip Connection은 구현 목적이 다르다. U-Net에서는 정보를 복원하는 데 초점이 맞춰져 있다.

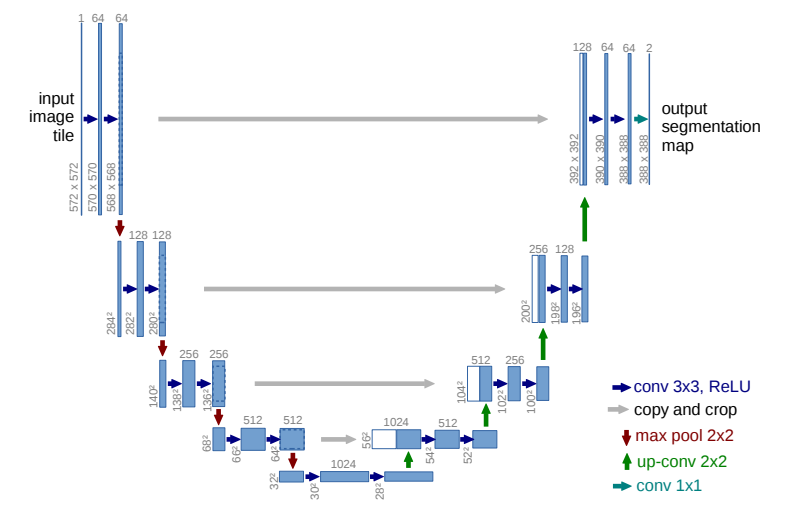

Fig. 1. U-Net architecture



Fig. 1에서 입력 데이터는 H*W 크기와 C 채널을 가지며, Downsampling 과정에서는 Max Pooling(Stride=2)을 통해 공간 해상도가 절반으로 축소된다. 이후 Upsampling을 통해 원본 해상도로 복원된다.

• 채널 사이즈=feature 깊이=필터 갯수



마지막 Output에서 2는 클래스의 개수를 의미하며 원하는 클래스의 개수로 변경할 수 있다.



Overlap-tile

Overlap-tile 전략은 경계에서 발생할 수 있는 정보 손실을 방지하기 위해 겹치는 영역을 포함하여 입력 데이터로 사용한다. 이는 Large image를 Segmentation으로 나누어 처리할 때 효과적이다.



가장 큰 목적을 짚어보자면 Large image 처리가 어려울 때 segmentation으로 나누어 개별 예측한다는 목적을 가지고 있다.

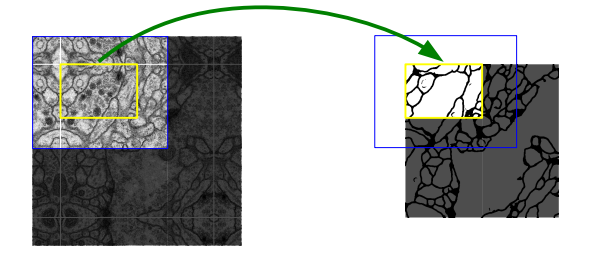

Fig. 2. Overlap-tile strategy



또한 이 부분에서 예측 영역과 입력 데이터 간의 관계에 대한 부분도 설명하고 있다. 위 Fig 2에서 노란 영영에 대한 예측을 위해선 파란색 영역도 필요하다.



Mirroring

Mirroring은 경계 예측 시 입력 데이터 부족으로 인한 정보 손실을 방지하기 위해 사용된다. 파란색 영역(존재하지 않는 영역)을 가장자리 픽셀의 값을 대칭적으로 복사하여 채움으로써 모델의 입력 조건을 충족시키고, 예측 왜곡을 줄인다.



3.2 실험 결과

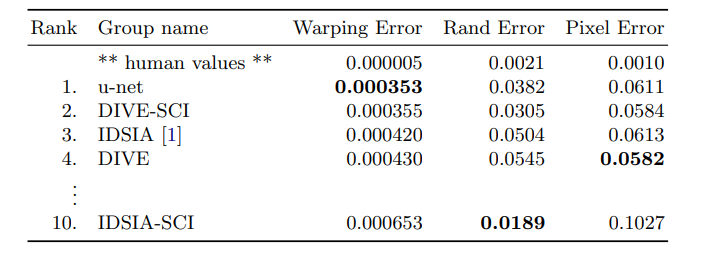

U-Net은 다양한 생물의학 이미지 분할 과제에서 우수한 성능을 보여주었다. 제한된 학습 데이터에서도 데이터 증강 기술을 활용하여 높은 일반화 성능을 보여주었으며, 작은 학습 데이터셋으로도 기존 모델 대비 우수한 성능을 입증했다. 뿐만 아니라 Overlap-tile 전략과 Skip Connection을 통해 경계 영역에서 높은 정확도를 달성하였다.

• ISBI Cell Tracking Challenge SOTA
• 소규모 데이터에서도 뛰어난 성능
• 정확한 경계 분할



3.3 논문의 주요 결론

• 효율적인 구조 설계
  : U-Net은 Fully Convolutional Network(FCN) 구조를 기반으로 하면서도 Skip Connection과 대칭적인 인코더-디코더 설계를 통해 높은 공간적 정확도를 유지하며, 다양한 분할 작업에서 우수한 결과를 도출
• 소규모 데이터의 활용 가능성
  : 제한된 데이터셋 환경에서도 뛰어난 일반화 성능을 보여, 의료 영상 분할과 같은 소규모 데이터에 적합한 모델임을 증명
• 범용성과 확장성
  : U-Net은 생물의학 영상뿐 아니라 일반적인 이미지 분할 문제에도 쉽게 적용할 수 있는 유연성과 범용성을 보여줌



4. 장점과 한계

4.1 연구의 장점

• 데이터 효율성
  : 소량의 학습 데이터에서도 데이터 증강과 네트워크 구조의 최적화를 통해 높은 성능을 발휘할 수 있음을 입증
• 높은 분할 정확도
  : Skip Connection과 Overlap-tile 전략을 통해 경계 정보를 효과적으로 보존하며, 픽셀 수준에서의 높은 정확도를 달성
• 단순하면서도 강력한 구조
  : 대칭적인 인코더-디코더 구조는 단순하면서도 효율적인 특성 추출과 복원을 가능하게 하며, 다양한 분할 문제에 적용 가능한 범용성을 제공
• 실용적 응용 가능성
  : U-Net은 생물의학 영상 분할을 포함한 다양한 실제 문제에 적용 가능하며, 의료 영상 분석, 세포 추적, 병리학적 연구 등에서 유용하게 활용 가능



4.2 연구의 한계와 개선 가능성

개인적으로 해당 논문을 읽으며 Overlap-tile과 Mirroring에 대한 궁금증이 생겼었다.



우선 경계를 구별하는 문제는 학습 시엔 가중치를 추가적으로 부여할 수 있지만 실제 데이터에선 이 경계 구분이 얼마나 잘 동작할지에 대한 의심이 생겼었다. 하지만 이는 논문에서 제시되진 않았지만 향후 연구에서 Sobel이나 Canny Edge 또는 라플라시안과 같은 성능이 좋은 후처리 필터를 이용하여 보정이 가능하고 겹치는 부분에 대해 증강하여 학습이 가능할 것으로 생각된다.



Mirroring을 통한 Data Augamentation도 결국엔 한계점이 존재할 것으로 생각된다. 부족한 부분에 대한 증강 방식은 해당 논문에선 Mirroring만 제시되었다. 이는 제한된 데이터에서 높은 성능을 보일 수 있지만 U-Net에선 데이터 증강이 중요한 역할을 하므로 증강 방법의 품질에 성능이 크게 의존할 것으로 생각된다.



5. 관련 연구 및 응용

5.1 실질적 응용 가능성

• 의료 영상 분석: MRI, CT, 초음파 이미지에서 병변 탐지, 장기 분할 등에 활용
• 병리학 연구: 조직 샘플의 세포 추적 및 분석에 사용
• 다른 분야 적용: 위성 이미지 분할, 자율주행 차량의 객체 인식, 농업 데이터 분석 등에서도 U-Net의 구조가 효과적으로 활용 가능
• 소규모 데이터 활용: 제한된 데이터셋으로도 높은 성능을 낼 수 있어, 데이터가 제한적인 연구와 산업에서 응용 가능



6. 토론 내용 및 결론

6.1 결론

U-Net이라는 유명한 논문에 대해 읽고 비판적으로 리뷰도 해보았다. 큰 카테고리에서의 이미지 분류 작업은 경험해 보았지만 의료 분야에서 국소적 픽셀에 대한 분할 및 분류에 대해서 고민해 볼 수 있었고, 간단한 데이터 증강 기법을 통해 당시의 연구 결과가 SOTA를 달성할 수 있었다는 점이 흥미로웠다. Skip Connection 기법도 ResNet에서 알게 되었었지만 이미 이전부터 있었던 개념인 것을 이 논문을 보며 알게 되었다. 현재는 더 발전된 연구들이 진행되었고 이 당시엔 없었던 기법들도 많이 개발되었기에 최근 리서치가 향하고 있는 방향과 속도에 발맞추기 위해 더 노력이 필요할 것 같다.
